DZS-655中間繼電器_DZS-655繼電器_工作原理
模數化結構繼電器系列
打印當前頁
發(fā)郵件給我們: 1932551438@qq.com
手機: 18930817953

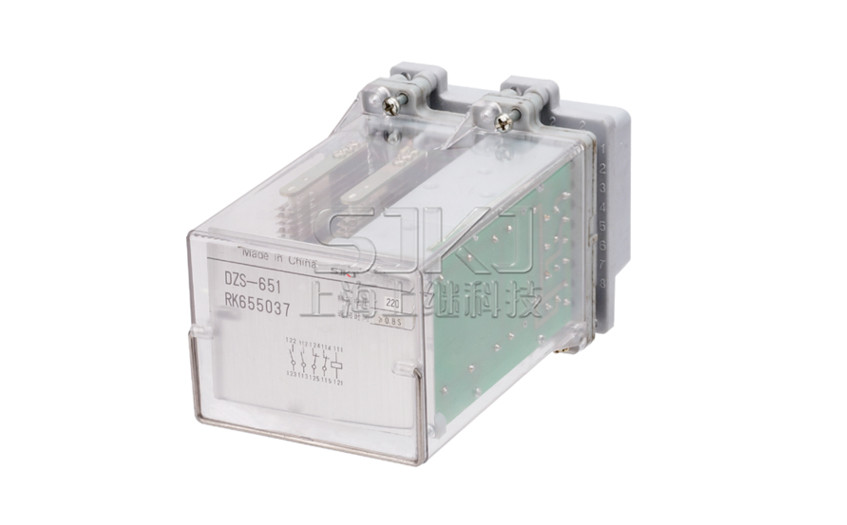

DZS-655系列中間繼電器用途
DZS-655系列中間繼電器主要用于電力系統二次回路的繼電保護及工業(yè)自動化控制的直流回路中,作為中間轉換及擴大控制回路之用 。
DZS-655系列中間繼電器原理
DZS-655系列中間繼電器采用RXMA1中間繼電器為機芯,利用RC回路的充放電特性實現延時動作或延時返回。本系列有DZS-651、 DZS-652 和DZS-655三種型號。

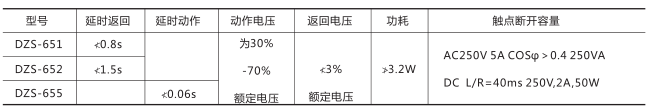

DZS-655系列中間繼電器技術數據
3.1觸點長期允許通過5A電流。
3.2當通過電流的時間<200ms時,允許通過90A電流。
3.3當通過電流的時間為1s時,允許通過50A電流。
DZS-655系列中間繼電器內部接線及外引接線圖
DZS-655系列中間繼電器外形及安裝尺寸
