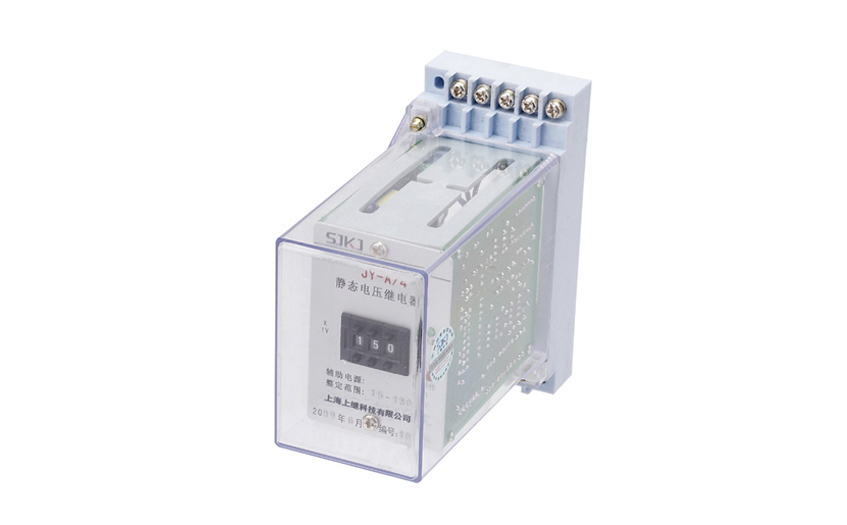

一、JY-AS/4電壓繼電器的用途

JY-AS/4集成電路電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖啟動元件。當提供輔助電源后，可完全代替DJ-100系列、 DY-20系列、 DY-30系列電磁型電壓繼電器。

本繼電器為集成電路型，采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高。

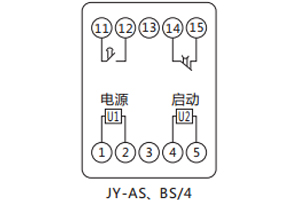

二、JY-AS/4電壓繼電器的接線圖

三、JY-AS/4電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地?cái)嚅_；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地?cái)嚅_，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。

四、JY-AS/4電壓繼電器的介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值）、50Hz的交流電壓歷時1min的試驗，而無絕緣擊穿或閃絡現象。

五、JY-AS/4電壓繼電器的參數

1   電壓整定范圍10V~399V，其它整定范圍可按用戶要求定做。

2   輔助電源AC/DC220V、110V、48V

3   功耗交流回路功耗小于2VA（**整定電壓值時)；直流回路功耗小于3W（出口繼電器動作后)。

4   直流輔助電源允許變換范圍0.8~1.15倍額定電壓。

5   動作時間  欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。

                     過電壓繼電器：1.2倍整定值的動作時間不大于25mS。

                                             2倍整定值的動作時間不大于20mS。

6   返回時間欠電壓繼電器返回時間不大于27mS；過電壓繼電器返回時間不大于27mS。

7   返回系數欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

8   整定誤差額定值在10V至**值范圍內，整定誤差不大于2%；在極限溫度下，10V以上任一整定值的誤差不大于3%，在輔助電源極限變化范圍內，10V以上任一整定值的誤差不大于3%。

9   觸點容量繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W，電壓不大于250V的交流電路（功率因數COSΦ為0.4±0.1）為250VA。繼電器觸點可長期接通5A。

10   電壽命不低于105次。

11   機械壽命不低于106次。

12  介質強度  繼電器各導電端子連在一起，對外露非電帶金屬部分或外殼之間能承受2000V(有效值)，50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

13  絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

14  工作環境條件溫度-10℃~+50℃，相對濕度不大于90%，海拔高度不大于2000M。

15  抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
