JY-31B電壓繼電器原理及接線圖-上海上繼科技有限公司

發表時間:2019-07-27 14:11 瀏覽次數:1003 〖返回〗

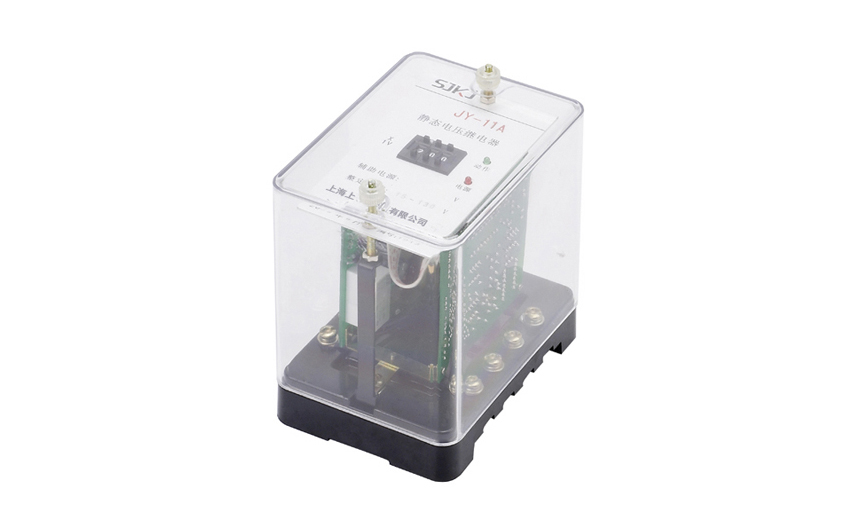

JY-31B電壓繼電器

一、JY-31B電壓繼電器的說明

電壓繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中,它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動原件。

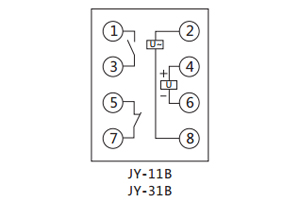

、JY-31B電壓繼電器的接線圖

接線圖

、JY-31B電壓繼電器的調試方法

1. 繼電器在使用前應檢查有無在運輸中產生的損壞,即將繼電器整定在第一整定點上,用手將可動系統往磁極方向轉動,然后放開,可動系統應當轉回到原來位置,直到止擋。

2. 繼電器重新調整時,必須保證:

a. 可動系統的軸向活動量在0.15~0.25mm之間;

b. 動片和磁極間的氣隙應均勻,在任何動作情況下,動片和磁極不應相碰;

c. 在動作過程中,可動系統不得停滯在中間位置;

d. 當指針由第一刻度旋向**刻度時,游絲各圈不得相碰;

e. 當觸點在打開位置時,動靜觸點間總氣隙不小于1.5mm;

f. 靜觸點片和限制片間的間隙為0.1mm~0.3mm。

3. 繼電器最小整定值的調整,主要是改變游絲的反作用力的大小,**整定值的調整主要是改變動片和磁極間的氣隙等。

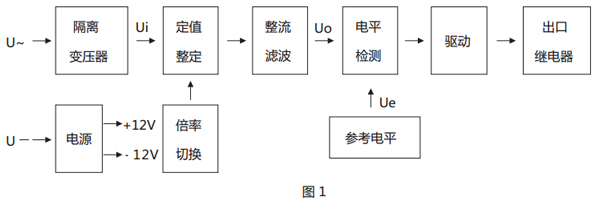

、JY-31B電壓繼電器的原理

本繼電器為靜態型繼電器,采用進口集成電路構成;被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui, 經整定后進行整流,整流后脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流 電壓 Uo 低于參考電壓,電平檢測器輸出正信號,驅動出口繼電器,則本繼電器處于動作狀態。反之,不論是過電壓繼電器或是低電壓繼電 器,若直流電壓 Uo 高于參考電壓Ue,電平檢測器輸出負信號,本繼電器處于不動作狀態。

、JY-31B電壓繼電器的絕緣性能

a. 絕緣電阻不小于300MΩ。

b. 介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值)、50Hz的交流電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

公司介紹:上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術,來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上,產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測,獲得ISO-9001:2000國際質量體系認證?!翱萍紕撔?,誠信務實”是公司的經營理念,本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴,且樹立了良好的信譽。

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
