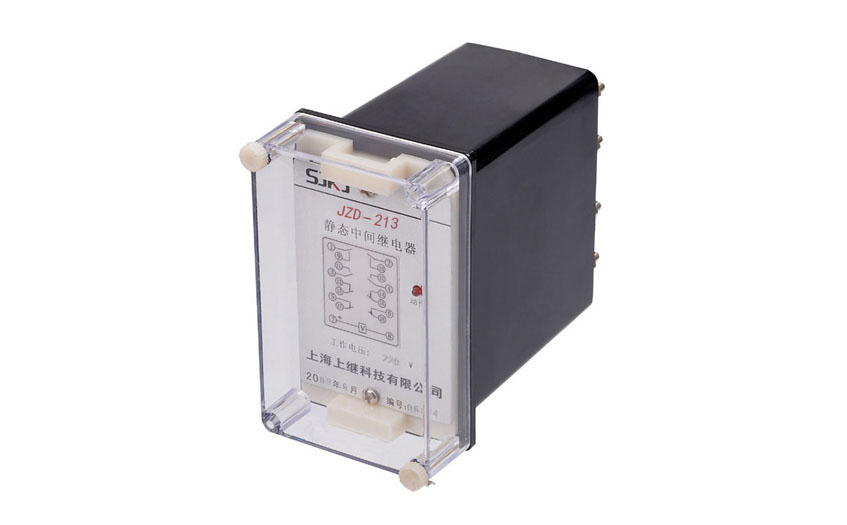

一、JZD-213靜態中間繼電器

概述

中間繼電器(intermediate relay):用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于:接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

二、JZD-213靜態中間繼電器技術條件

1、環境基準條件

環境溫度: 20°C±2°C

相對濕度:45%~74%

大氣壓力:80Kpa~106Kpa

2、正常使用條件

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:80Kpa~110Kpa

存儲和運輸過程中的極限溫度: -25°C~75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

3、 繼電器額定值  額定電壓值:48V, 110V, 220V, AC, DC, 380VAC。

4、觸點容量  在電壓不大于250V,功率因數cosΦ為1.0的交流電路中,可分斷10A。

直流:普通型:接通DC220V, 10A;斷開DC220V,τ=5mS, 50W負載。

B型:接通DC220V, 10A;斷開DC250V, τ=5mS, 500W大容量角空點,極限容量為1500W。

5、 保持值  0.7 ~ 1.2倍額定電壓   JZ-系列快速中間繼電器動作時間和返回時間不大于15mS。

6、 功耗  在額定電壓下不大于6W。

7、絕線電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。8絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一份鐘試驗,無擊穿。

8、電壽命  A型: DC250V回路,切斷電流,τ=5mS, 50W, 10?次以上;

B型: DC250V回路,切斷電流τ=5mS, 500W, 10⁴次以上; 1500W, 10³次。

9、機械壽命  觸點無負荷300萬次以上。

三、JZD-213靜態中間繼電器

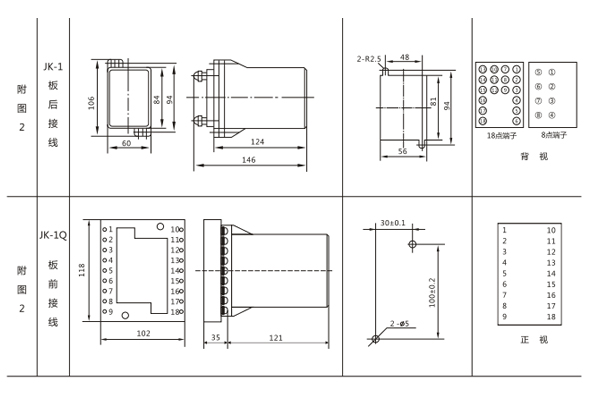

外形及開孔尺寸

四、JZD-213靜態中間繼電器

結構原理

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

五、JZD-213靜態中間繼電器

內部接線圖及外引接線圖
